Flat Gate Valve

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. Zasnova s ​​polno izvrtino za minimalen pretočni upor
2. Čiščenje cevovoda s krtačo,
3. Plavajoči sedež za dvosmerno tesnjenje
4. Nizek navor pri odpiranju in zapiranju
5. Enostavno upravljanje in mehanizmi za razbremenitev tlaka in vbrizgavanje masti za zagotavljanje visoke varnosti
6. Zmogljivost brez puščanja.

Uporaba izdelka

JQF Valve izdeluje ploščate zasune, vrsto drsnih ventilov. Zapiralni element je lahko enojna ali dvokrilna z vmesnim razteznim mehanizmom. Tlak vrat proti sedežu ventila je nadzorovan s pritiskom medija, ki deluje na plavajoča vrata ali plavajoči sedež ventila. V primeru ventila z dvojnimi zapornicami ekspanzijski mehanizem med obema zasunkama dopolnjuje ta tlak.

Kategorije izdelkov

Strukturne značilnosti

1. Plavajoče dvosmerno tesnjenje
Prilagojen sedež ploskega ventila omogoča dvosmerno odpiranje in zapiranje, kar zagotavlja zanesljivo tesnjenje in prilagodljivo delovanje.
2. Trden, proti koroziji odporen vodilni material
Vrata so opremljena z vodilnimi trakovi za natančno pozicioniranje, tesnilna površina pa je popršena s protierozijsko plastjo iz volframovega karbida.
3. Zasnova odpornosti proti ničelnemu pretoku
Visoka tlačna odpornost ohišja ploščatega ventila; ko je popolnoma odprt, se kanal za pretočni tok približa cevi enakega premera (pretočni upor ≤ 0,03).
Večstopenjsko tesnjenje s kompozitnim tesnilom na steblu ventila zmanjša koeficient trenja za 40 %.
4. Dvostopenjski tesnilni mehanizem
Pri zapiranju v smeri urinega kazalca:
Srednji tlak potisne sedež dovodnega ventila, da tvori primarno tesnilo.
Vrata pritiskajo na sedež izhodnega ventila, da tvorijo dvojno tesnilo.
5. Revolucionarno spletno vzdrževanje
Struktura dvojnega tesnila omogoča zamenjavo ranljivih delov brez prekinitve proizvodnje; ta tehnologija vodi v podobnih izdelkih doma in v tujini.
6. Progresivna kontrola odpiranja in zapiranja
Pri odpiranju v nasprotni smeri urinega kazalca se vrata dvignejo, vodilna luknja pa se postopoma prekriva s kanalom, s čimer se doseže 100% popolno odpiranje v končnem položaju.

Standardi oblikovanja

Oblikovanje in izdelava standardov: JB/T 5298
Standardna dolžina strukture: JB / T 5298
Standard priključne prirobnice: GB / T 9113
Tlačno temperaturni razred: GB / T 12224-2005
Testni testni standardi: GB / T 13927-2008, JB / T 5298

Parametri delovanja

Glavna oblika in priključne mere

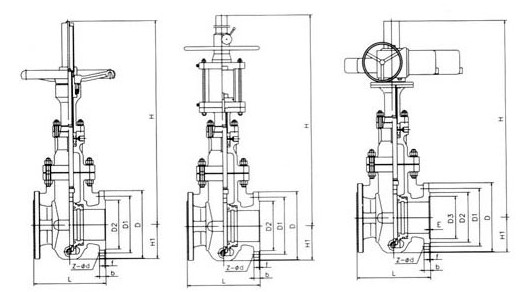

Slika strukture
