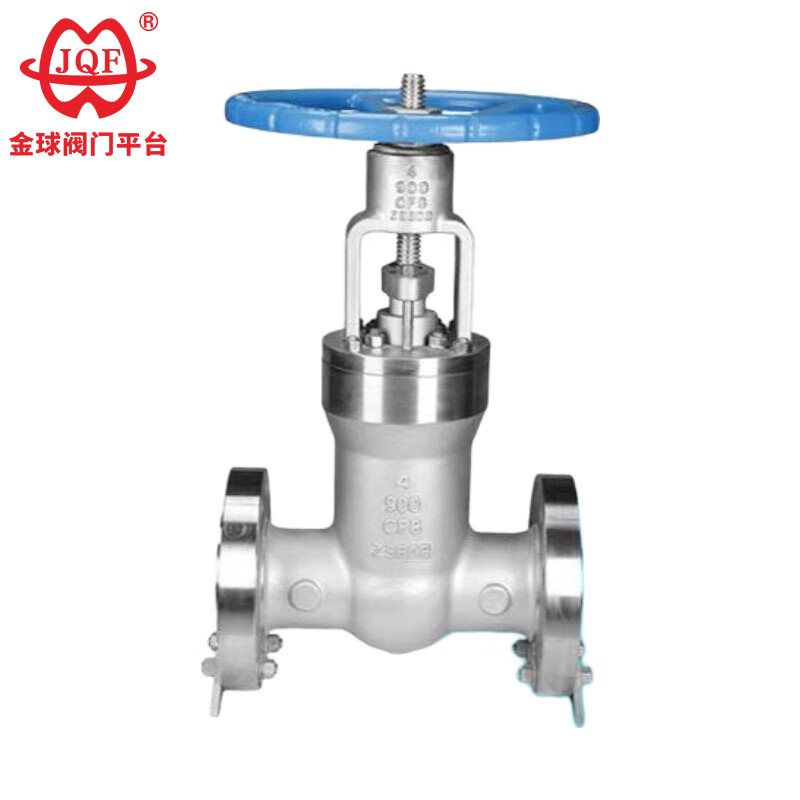

Visokotlačni zaporni ventil API

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Executive Standard

Merila načrtovanja: API 600 / ASME B16.34
Strukturna dolžina ASME B16.10
Velikost sočnega zvara ASME B16.5
Test in pregled API 598
Tlak - temperatura: ASME B16.34

Lastnosti

Visokotlačni zaporni ventili API se imenujejo tudi ventili za elektrarne. Uporabljajo se predvsem v različnih cevnih sistemih termoelektrarn, ki so odgovorni za povezovanje ali odklop pretoka medija (kot je voda ali para). V primerjavi z navadnimi ventili je izjemna lastnost ventilov za elektrarne njihova sposobnost, da prenesejo zelo visoke temperature in pritiske. Imajo tudi posebno zasnovo - samotesnilno strukturo. Ta oblika ima prednost: višji kot je sistemski tlak, boljši je učinek tesnjenja. Zaradi teh lastnosti se pogosto uporabljajo v posebnih delovnih pogojih pri visokih temperaturah in visokem tlaku in jih je težko nadomestiti z drugimi izdelki ventilov.
1. Odpiranje in zapiranje brez trenja: Ta funkcija rešuje problem trenja med tesnilnimi površinami tradicionalnih ventilov, kar ima za posledico bolj stabilno delovanje tesnjenja.
2. Zgornja konstrukcija: Če je ventil nameščen na cevovod, ga je mogoče opraviti neposredno na spletu, ne da bi ga odstranili, če je potreben pregled ali vzdrževanje. To bistveno zmanjša čas nedelovanja in prihrani stroške vzdrževanja.
3. Zasnova z enim sedežem: odpravlja problem nenormalnega povečanja tlaka v votlini ventila, ki vpliva na varno uporabo.
4. Zasnova z nizkim navorom: steblo ventila, oblikovano s posebno strukturo, omogoča enostavno odpiranje in zapiranje z minimalno silo.
5. Klinasta tesnilna struktura: visokotlačni zaporni ventil API uporablja mehansko silo, ki jo zagotavlja steblo ventila, da pritisne klinasta vrata proti sedežu ventila, da doseže tesnjenje, kar zagotavlja, da tesnilna zmogljivost ventila ostane stabilna in nanjo ne vplivajo nihanja tlaka v cevovodu.
6. Samočistilna struktura tesnilne površine: Ko se zasun visokotlačnega zasunskega ventila API nagne od sedeža ventila, tekočina v cevovodu enakomerno teče po celotnem obodu tesnilne površine zapornic. To preprečuje, da bi tekočina z visoko hitrostjo razjedla le en del sedeža ventila in tudi odplakne nakopičene nečistoče na tesnilni površini, s čimer doseže samočiščenje.

Parametri delovanja

Material glavnega dela

Glavna oblika in priključne mere
