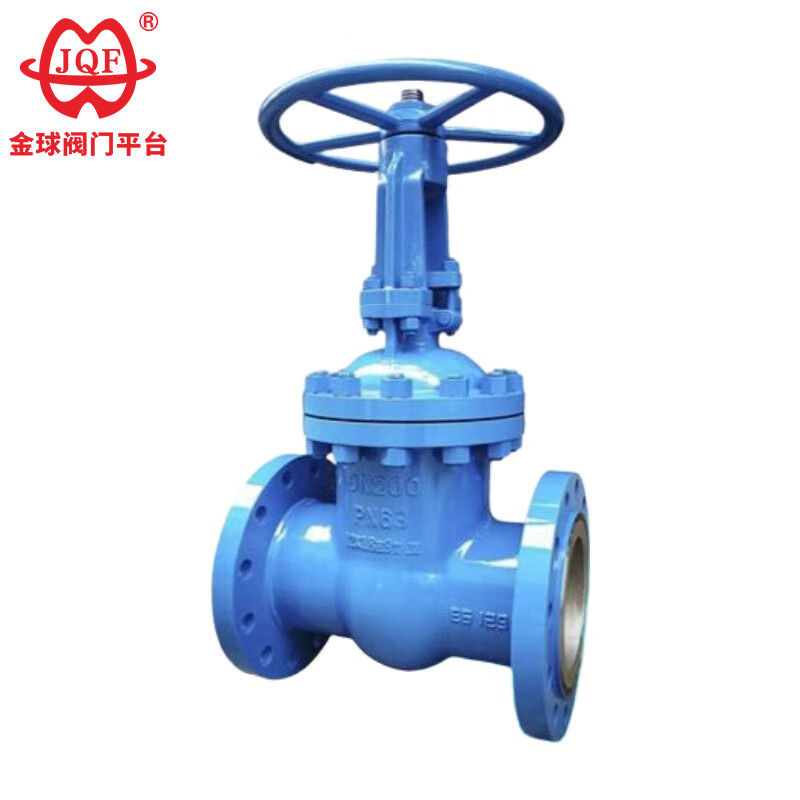

Tovarna ventilov JQF izdeluje visokokakovostne prirobnične zasune po standardu GB, ki se pogosto uporabljajo v petrokemičnih, toplotnih in drugih cevovodih za naftne derivate in paro kot naprave za odpiranje in zapiranje za povezovanje ali odrezovanje medijev cevovodov. Z izbiro različnih materialov so zaporni ventili s prirobnico po standardu GB primerni za različne medije, kot so voda, para, olje, dušikova kislina, ocetna kislina, močni oksidativni mediji in sečnina, in so na voljo v različicah z ročnim, stožčastim zobnikom in električnim pogonom.
Preverjanja pred namestitvijo
Preverite združljivost materiala zapornih ventilov s prirobnico po standardu GB s tekočimi mediji, temperaturo in tlakom. Preglejte površine prirobnic glede prask, zagotovite, da material tesnila ustreza pogojem uporabe in potrdite, da vijaki/matice izpolnjujejo zahteve glede trdnosti.
Poravnava namestitve
Standardnih zapornih ventilov GB s prirobnico nikoli ne poravnajte na silo. Neusklajenost povzroči deformacijo sedeža, puščanje ali strukturno obremenitev. Podprite cevovode neodvisno v bližini ventila. Postopoma zategnite vijake v obliki zvezde do enakomernega navora. Ponovno zategnite po 24–48 urah delovanja sistema.
Operativna disciplina
Popolnoma odprite ali popolnoma zaprite zaporne ventile s prirobnico po standardu GB – delno odprti položaji pospešijo erozijo sedeža/zapornice zaradi pretoka visoke hitrosti. Uporabljajte samo ročna kolesa; izogibajte se ključem/vzvodom. Mazanje droga (mast razreda EP) je obvezno četrtletno.
Testiranje vzdrževanja
Pred zagonom sistema hidrostatično preizkusite standardne zaporne ventile s prirobnico GB po namestitvi pri nazivni vrednosti 1,5 × PN. Med preskušanjem izolirajte ventile od nadaljnje opreme. Letno: preverite tesnost tesnila, korozijo stebla in celovitost prirobničnega spoja. Takoj zamenjajte obrabljene tesnilne obroče, da preprečite ubežne emisije.
Ravnanje s shranjevanjem
Ventile hranite v zaprtih prostorih, zaščitene pred vlago. Do namestitve imejte končne pokrove.
1. Visoko učinkovita zasnova: Standardni zaporni ventili s prirobnico GB imajo racionalno konfigurirano zasnovo, ki učinkovito izkorišča prostor, dosega vrhunsko stabilnost telesa ventila, minimalen upor tekočine in optimiziran koeficient pretoka.
2. Izboljšana življenjska doba tesnila: Tesnilni vmesnik uporablja nerjaveče jeklo in karbidno prevleko, kar zmanjšuje obrabo in znatno podaljšuje življenjsko dobo.
3. Zanesljivo in enostavno upravljanje: Fleksibilno grafitno tesnilo zagotavlja zanesljivo celovitost tesnila, kar ima za posledico nemoteno delovanje in minimalen delovni navor.
4. Vsestranski načini aktiviranja: Standardni zaporni ventili s prirobnico GB so združljivi z različnimi mehanizmi za aktiviranje, vključno z ročnimi, pnevmatskimi, električnimi in zobniškimi, da izpolnjujejo različne zahteve uporabe.
5.Različne strukture: na voljo v različnih strukturnih konfiguracijah, vključno s prožnimi zagozdenimi enojnimi vrati, togimi zagozdenimi enojnimi vrati ali vzporednimi (dvojnimi) vrati.
Specifikacije zasnove: GB / T 12234
Dolžina strukture: GB / T 12221
Priključna prirobnica: JB / T 79.1
Test in pregled: JB / T 9092
Tlak - Temperatura: GB / T 9131
Identifikacija izdelka: GB / T 12220
| Nazivni tlakPN（MPa) | primeru | preskusni tlak（MPa) | Zapečateno | |
| Zaprto (tekoče) | Tesnilo (plin) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Material lupine | Primerni mediji | Veljavna temperatura (℃) |
| Ogljikovo jeklo (tip C) | Voda, para, olje | ≤425 |
| Krom-nikelj-titanovo jeklo (tip P) | Dušikove kisline | ≤200 |
| krom nikelj molibden titan jeklo (tip R) | Ocetna kislina | ≤200 |
| Krom-molibden jeklo (tip I) | Voda, para, olje | ≤550 |
| Karoserija, pokrov motorja | Plošča ventila, sedež | Steblo ventila | Steblo matice | polnilo | Ročno kolo |
| Ogljikovo jeklo | Visokokakovostno ogljikovo jeklo + karbid ali nerjavno jeklo | Kromirano nerjaveče jeklo | Aluminij bron | Grafitno azbestno pakiranje | Temprano železo |
| Krom nikelj titan jeklo | Nerjaveče jeklo, nerjaveče jeklo + karbidna trdina | Krom nikelj-titan nerjavno jeklo | Aluminij bron | Teflon | Temprano železo |
| Krom nikelj molibden titan jeklo | Nerjaveče jeklo, nerjaveče jeklo + karbidna trdina | Krom nikelj-titan nerjavno jeklo | Aluminij bron | Teflon | Temprano železo |
| Krom-molibden jeklo | Legirano jeklo + karbid | Krom-molibden jeklo | Aluminij bron | Fleksibilni azbest | Temprano železo |
| Nazivni premer | Glavne mere in priključne mere | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
