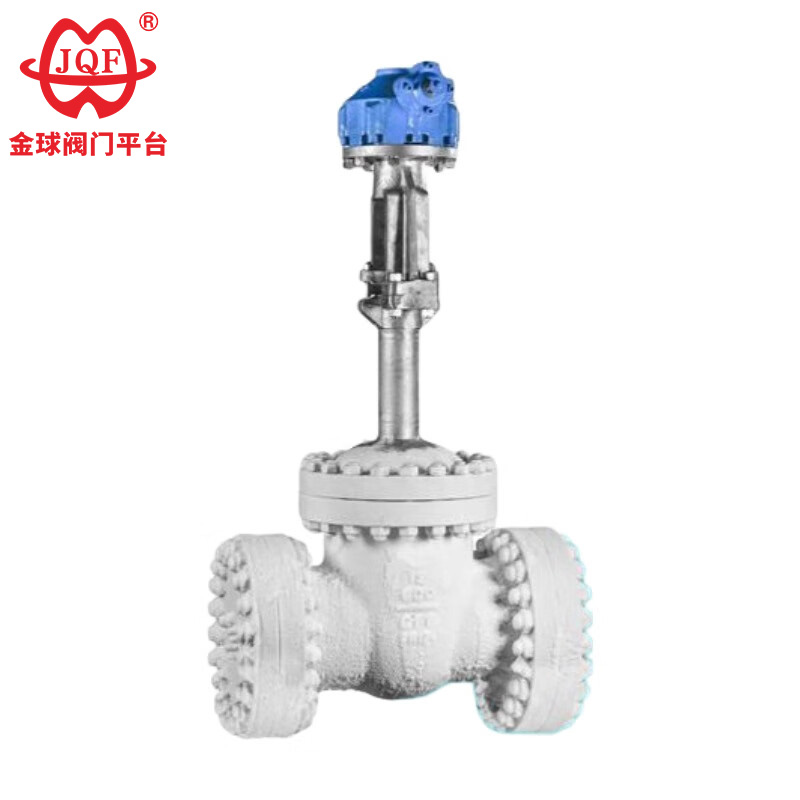

Kriogeni zaporni ventil iz nerjavečega jekla

JQF Valve je proizvajalec ventilov z več kot 20-letnimi izkušnjami na Kitajskem, predvsem proizvaja krogelne ventile, zaporne ventile, krožne ventile, metuljaste ventile in elektromagnetne ventile. Naš visokokakovosten kriogeni zaporni ventil iz nerjavečega jekla je posebej zasnovan za ekstremne pogoje delovanja s temperaturami medija pod -46 °C. Primeren je za kriogene medije, kot so metan, utekočinjeni zemeljski plin, heksen, ogljikov dioksid, tekoči amoniak, tekoči kisik, tekoči dušik in tekoči vodik.

Pošlji povpraševanje

Opis izdelka

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Parametri delovanja

model		DZ40Y-16	DZ40Y-25
Delovni tlak（MPa)		1.6	2.5
primerna temperatura（℃）		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
material	polnilo	Baptistična tetrafluoretilenska azbestna vrv
	Ročno kolo	QT450-10
	Steblo matice	ZCuA110Fe3
	Steblo ventila	1Cr18Ni9Ti
	Tesnilo	Nizkotemperaturni azbest

Lastnosti

1. Nevtralizacija tlaka v votlini: Zasnovana odprtina za izravnavo tlaka, ki je vgrajena v vstopno stran ventila kriogenskega zapornega ventila iz nerjavečega jekla, aktivno nevtralizira razlike v tlaku in preprečuje kopičenje škodljivih medijev v votlini ventila.
2. Termodinamično optimiziran pokrov: Višina pokrova se dinamično izračuna na podlagi profila delovne temperature, da se ohrani tlačna celovitost tesnila stebla v celotnem temperaturnem ciklu.
3. Tribološka kalibracija materiala: Natančne specifikacije materialov tesnilnega obroča in tesnila zagotavljajo kemično stabilnost v določenem območju delovne temperature.
4. Garancija metalurške zmogljivosti: Kemična sestava in kristalna struktura komponent sta strogo preverjeni, da zagotovita udarno žilavost in duktilnost v širokem temperaturnem območju.
5. Univerzalna arhitektura vmesnika: Različne standardne konfiguracije prirobnic in možnosti morfologije tesnjenja za kriogeni zaporni ventil iz nerjavečega jekla izpolnjujejo globalne zahteve integracije cevovodov.

Glavna oblika in priključne mere

Nazivni premer	Glavne mere in priključne mere
Nazivni premer	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

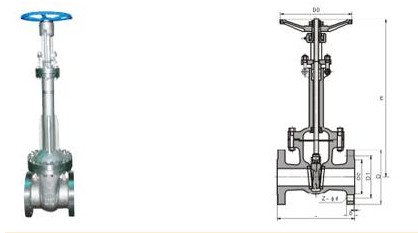

Slika strukture

Vse besedilo, podatki in slike v tem članku so samo za referenco. Če želite videti več o zmogljivosti izdelka, velikosti strukture, ceni in drugih podrobnostih. Kontaktirajte nas.

Hot Tags: Kriogeni zaporni ventil iz nerjavečega jekla, Kitajska, po meri, kakovost, vzdržljivost, napreden, proizvajalec, dobavitelj, tovarna, na zalogi
