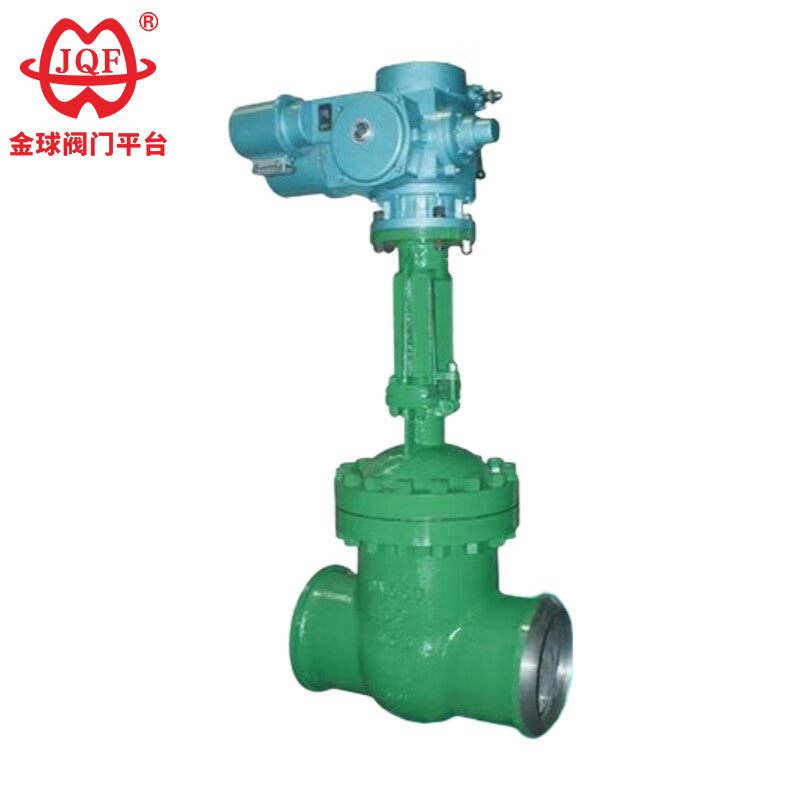

Električni zaporni ventil

Tovarna ventilov JQF ne izdeluje samo različnih standardnih ventilov, ampak tudi načrtuje in proizvaja ventile v skladu z zahtevami kupcev. Naš visokokakovosten električni zaporni ventil je avtomatizirana ventilska naprava, ki združuje električni aktuator s telesom zapornega ventila, povezanim z varjenim koncem. Omogoča daljinsko upravljanje, hitro odpiranje in zapiranje ter avtomatsko upravljanje ventilov. Posebej primeren je za visokotlačne, visokotemperaturne, tvegane ali težko dostopne delovne pogoje in je ključni del opreme za sodobno industrijsko avtomatizacijo cevovodov.

Pošlji povpraševanje

Opis izdelka

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Executive Standard

Specifikacije zasnove: GB / T 12234
Dolžina strukture: GB / T 12221
Priključna prirobnica: JB / T 79.1
Test in pregled: JB / T 9092
Tlak - Temperatura: GB / T 9131
Identifikacija izdelka: GB / T 12220

Električni zaporni ventili so primerni za aplikacije, ki zahtevajo popolno odpiranje ali popolno zapiranje. Skratka, uporabljajo se kot stikala za vklop/izklop, običajno so nameščeni v cevovodih kot izolacijski ventili in niso primerni za nadzor pretoka. Ko je ventil popolnoma odprt, je prehod popolnoma neoviran, kar omogoča, da medij teče naravnost skozenj brez izgube tlaka. Zato so idealni za sisteme, ki imajo prednost pri nizkih izgubah tlaka in zahtevajo neovirano pretočno pot.

Lastnosti

1. Kompaktna struktura, razumna oblika, dobra togost ventila, gladka pot pretoka in nizek koeficient pretoka.
2. Tesnilne površine so izdelane iz nerjavečega jekla in trdih zlitin, kar zagotavlja dolgo življenjsko dobo.
3. Električni zaporni ventil uporablja fleksibilno grafitno tesnilo, ki zagotavlja zanesljivo tesnjenje in enostavno, prilagodljivo delovanje.
4. Električni zaporni ventil se lahko poganja ročno, pnevmatsko, električno ali z zobnikom.
5. Na voljo so tri strukturne možnosti: fleksibilna klinasta enojna vrata, toga klinasta enojna vrata in dvojna vrata.

Parametri delovanja

Nazivni tlakPN（MPa)	primeru	preskusni tlak（MPa)		Zapečateno
Nazivni tlakPN（MPa)	primeru	Zaprto (tekoče)	Tesnilo (plin)	Zapečateno
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Ustrezen medij in primerna temperatura

Material lupine	Primerni mediji	Veljavna temperatura (℃)
Ogljikovo jeklo (tip C)	Voda, para, olje	≤425
Krom-nikelj-titanovo jeklo (tip P)	Dušikove kisline	≤200
krom nikelj molibden titan jeklo (tip R)	Ocetna kislina	≤200
Krom-molibden jeklo (tip I)	Voda, para, olje	≤550

Material glavnega dela

Karoserija, pokrov motorja	Plošča ventila, sedež	Steblo ventila	Steblo matice	polnilo	Ročno kolo
Ogljikovo jeklo	Visokokakovostno ogljikovo jeklo + karbid ali nerjavno jeklo	Kromirano nerjaveče jeklo	Aluminij bron	Grafitno azbestno pakiranje	Temprano železo
Krom nikelj titan jeklo	Nerjaveče jeklo, nerjaveče jeklo + karbidna trdina	Krom nikelj-titan nerjavno jeklo	Aluminij bron	Teflon	Temprano železo
Krom nikelj molibden titan jeklo	Nerjaveče jeklo, nerjaveče jeklo + karbidna trdina	Krom nikelj-titan nerjavno jeklo	Aluminij bron	Teflon	Temprano železo
Krom-molibden jeklo	Legirano jeklo + karbid	Krom-molibden jeklo	Aluminij bron	Fleksibilni azbest	Temprano železo

Glavna oblika in priključne mere

Nazivni premer	Glavne mere in priključne mere
Nazivni premer	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

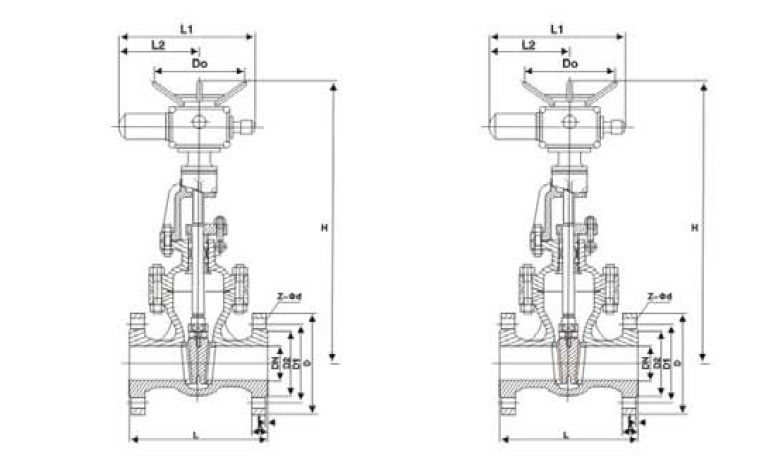

Slika strukture
