1. Pregled pred namestitvijo: potrdite združljivost materiala ventila s tekočim medijem, temperaturo in tlakom. Preglejte vzdržljivo čelno stran zapornega ventila iz nerjavečega jekla standarda GB glede prask. Prepričajte se, da material tesnila ustreza zahtevam za uporabo in potrdite, da vijaki/matice izpolnjujejo zahteve glede trdnosti.
2. Poravnava namestitve: Poravnave ne izvajajte na silo. Neusklajenost lahko povzroči deformacijo sedeža ventila, puščanje ali strukturno obremenitev. Neodvisno podprite cev blizu ventila. Vijake postopoma zategnite v zvezdastem zaporedju, dokler ne dosežete enakomernega navora. Ko je sistem deloval 24-48 ur, ponovno privijte vijake.
3. Delovni postopki: Visokokakovostni zaporni ventil iz nerjavečega jekla standarda GB mora biti popolnoma odprt ali popolnoma zaprt – delno odpiranje bo pospešilo erozijo sedeža/plošče ventila zaradi tekočine z visoko hitrostjo. Upravljajte samo z ročnim kolesom; nikoli ne uporabljajte ključa/vzvoda. Steblo ventila je treba namazati vsako četrtletje.
4. Preskušanje in vzdrževanje: Po namestitvi, pred zagonom sistema, je treba opraviti preskus statičnega tlaka na standardnem zapornem ventilu GB iz nerjavečega jekla pri 1,5-kratnem nazivnem tlaku PN. Med preskušanjem je treba ventil izolirati od nadaljnje opreme.
5. Skladiščenje in rokovanje: Ventile je treba hraniti v zaprtih prostorih in jih zaščititi pred vlago. Pred namestitvijo morajo končni pokrovi ostati v nameščenem položaju.
1. Standardni zaporni ventil iz nerjavečega jekla GB je izdelan iz avstenitnega nerjavečega jekla, ki ima odlično odpornost proti koroziji zaradi oksidativnih kislih medijev.
2. Ko medij teče skozi GB standardni zaporni ventil iz nerjavečega jekla, ostane smer toka nespremenjena, kar povzroči nizek upor tekočine.
3. Smer gibanja vrat je pravokotna na smer pretoka medija, kar ima za posledico nizek navor pri odpiranju in zapiranju ter enostavno delovanje.
4. Smer toka medija je neomejena, brez motenj pretoka tekočine ali zmanjšanja tlaka. Medij lahko teče z obeh strani zapornega ventila in tako doseže predvideni namen. Posebej primeren je za cevovode, kjer se lahko spremeni smer toka medija.
5. GB standardni zaporni ventil iz nerjavečega jekla je navpično nameščen znotraj ohišja ventila, kar ima za posledico kratko strukturno dolžino.
6. Standardni zaporni ventil GB iz nerjavečega jekla ima dobro tesnjenje. Obraba tesnilne površine je minimalna, ko je popolnoma odprta.
Specifikacije zasnove: GB / T 12234
Dolžina strukture: GB / T 12221
Priključna prirobnica: JB / T 79.1
Test in pregled: JB / T 9092
Tlak - Temperatura: GB / T 9131
Identifikacija izdelka: GB / T 12220
| Nazivni tlakPN（MPa) | primeru | preskusni tlak（MPa) | Zapečateno | |
| Zaprto (tekoče) | Tesnilo (plin) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Material lupine | Primerni mediji | Veljavna temperatura (℃) |
| Krom-nikelj-titanovo jeklo (tip P) | Dušikove kisline | ≤200 |
| krom nikelj molibden titan jeklo (tip R) | Ocetna kislina | ≤200 |
| Karoserija, pokrov motorja | Plošča ventila, sedež | Steblo ventila | Steblo matice | polnilo | Ročno kolo |
| Krom nikelj titan jeklo | Nerjaveče jeklo, nerjaveče jeklo + karbidna trdina | Krom nikelj-titan nerjavno jeklo | Aluminij bron | Teflon | Temprano železo |
| Krom nikelj molibden titan jeklo | Nerjaveče jeklo, nerjaveče jeklo + karbidna trdina | Krom nikelj-titan nerjavno jeklo | Aluminij bron | Teflon | Temprano železo |

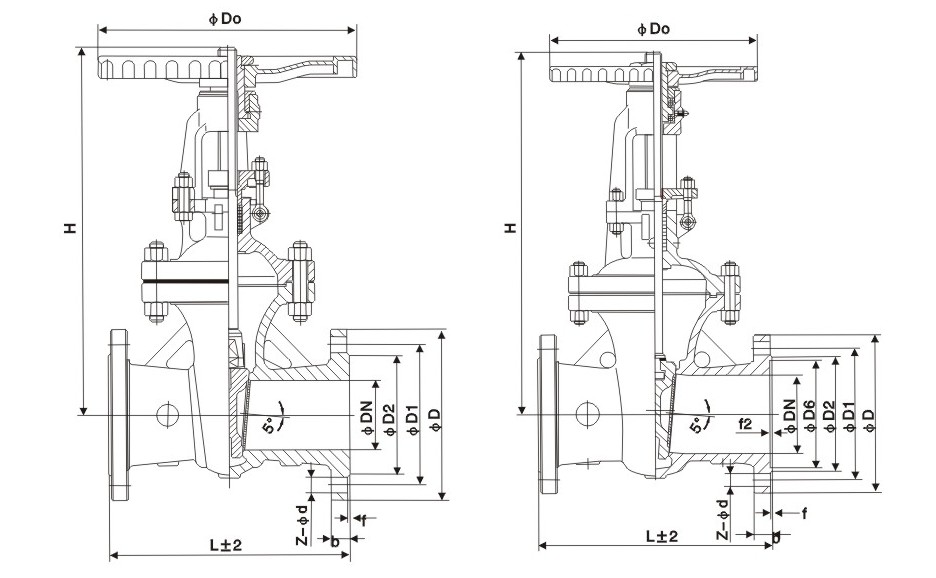

| Nazivni premer | Glavne mere in priključne mere | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
