Zaporni ventil s stožčastim zobnikom

JQF Valve je kitajski proizvajalec in dobavitelj ventilov. Naši visokokakovostni zaporni ventili s stožčastimi zobniki so vrsta ročnih zapornih ventilov, ki za odpiranje in zapiranje uporabljajo prenosni mehanizem s stožčastimi zobniki. Ta zobniški prenos dosega učinke prihranka dela in povečanja navora, zaradi česar so posebej primerni za natančno in stabilno krmiljenje vrat v pogojih velikega premera in visokega tlaka. Naši zaporni ventili s stožčastimi zobniki ponujajo znatne cenovne prednosti.

Pošlji povpraševanje

Opis izdelka

As the professional manufacturer of durable bevel gear gate valve, JQF Valve can also design and manufacture non-standard valve products according to customer requirements, providing you with networked, information-based, and intelligent industrial valves.

Uporaba izdelka

Z540H, Z540Y, Z540W tip PN16 ~ PN160 jekleni klinasti zasun s stožčastim zobnikom, ki ga proizvaja Lianggu valve Co., Ltd. Pogon s stožčastim zobnikom, prirobnični priključek, klinasta elastična zasunka. Material tesnilne površine sedeža je zlitina za navarjanje (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R), nerjavno jeklo (Z540W-16P ~ 160P, Z540W-16R ~ 160R), nazivni tlak PN16 ~ PN160. Material ohišja ventila je ogljikovo jeklo (Z540H-16C ~ 160, Z540Y-16C ~ 160), jeklo iz zlitine kroma molibdena (Z540Y-16I ~ 160I), nerjavno jeklo (Z540W-16P ~ 160P, Z540Y-16P ~ 160P, Z540W-16R ~ 160R, Z540Y- 16R ~ 160R) zaporni ventil.

Prednosti izdelka:

1. Prilagojeni zaporni ventili s stožčastim zobnikom se ponašajo z naprednimi standardi, zanesljivim tesnjenjem, vrhunskim delovanjem in privlačnim videzom.
2. Klinasta struktura ventilske plošče za prilagodljivo preklapljanje.
3. Ventilska plošča in sedež sta zvarjena iz Stelitne zlitine.
4. Steblo ventila je podvrženo kaljenju in popuščanju za večjo odpornost proti koroziji in obrabi.
5. Na voljo je več standardov za prirobnice cevi in tipov tesnilnih površin prirobnic.
6. Visokokakovostni zaporni ventili s stožčastim zobnikom so na voljo v različnih materialih ohišja, ki ustrezajo različnim tlakom, temperaturam in pogojem medija.

Parametri delovanja

model	PN	Delovni tlak/MPa	Delovna temperatura/℃	Primerni mediji
Z540H-16C-160	16-160	1,6-16,0	≤425	Voda, para, olje
Z540Y-16C-160	16-160	1,6-16,0	≤425	Voda, para, olje
Z540H-16I-160	16-160	1,6-16,0	≤550	Para, olje
Z540W-16P-40P	16-40	1,6-4,0	≤150	Jedki mediji
Z540Y-16P-160P	16-160	1,6-16,0	≤150	Jedki mediji
Z540W-16R-40R	16-40	1,6-4,0	≤150	Jedki mediji
Z540Y-16R-160R	16-160	1,6-16,0	≤150	Jedki mediji

Glavna oblika in priključne mere

Nazivni premer	Glavne mere in priključne mere
Nazivni premer	L	D	D1	D2	b		Z-d	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400

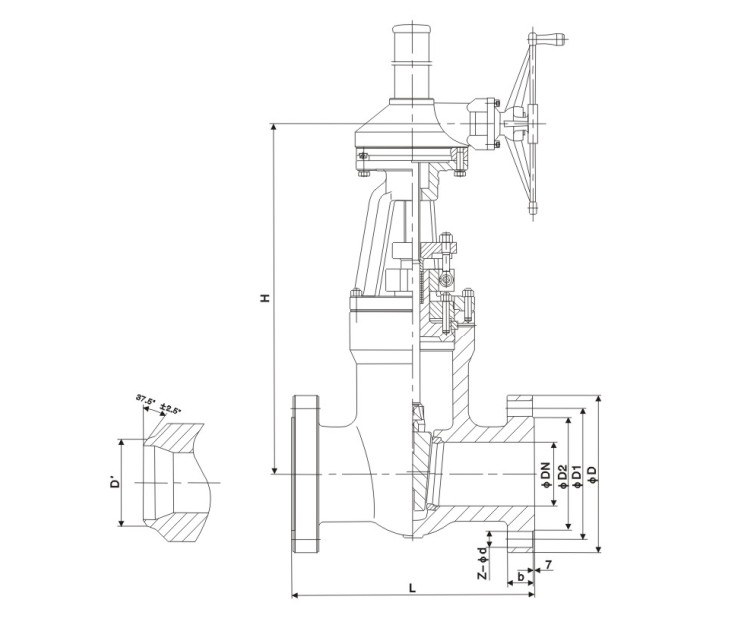

Slika strukture
