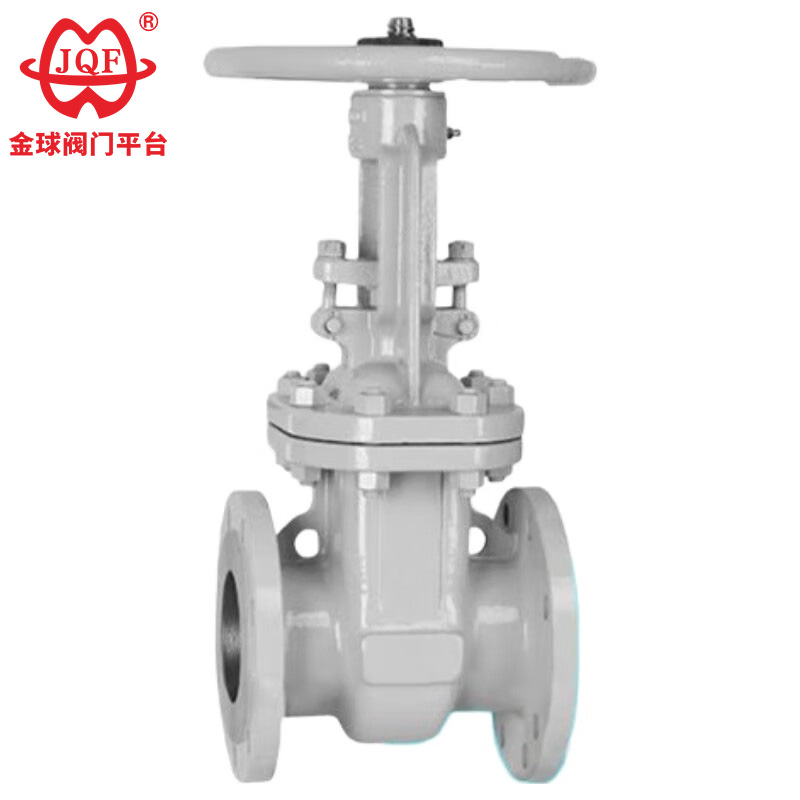

Ruski standardni zaporni ventil

JQF Valve je obsežen proizvajalec ventilov na Kitajskem, ki združuje znanstvene raziskave, razvoj, načrtovanje, proizvodnjo, prodajo in servis. Ta visokokakovosten ruski standardni zaporni ventil na zalogi z nedvižnim drogom je izdelan iz nodularnega železa in je opremljen z elastičnim gumijastim tesnilnim obročem, ki zagotavlja zanesljivo tesnjenje in vzdržljivost. Njegova kompaktna struktura zagotavlja visoko togost in zanesljivost, medtem ko prožna zasnova vrat preprečuje deformacijo pod nenormalnimi obremenitvami ali temperaturami. Ventil je opremljen z kotalnimi ležaji za enostavno upravljanje v večjih velikostih in podpira prilagojene materiale in možnosti sedeža za izpolnjevanje različnih pogojev delovanja.

Pošlji povpraševanje

Opis izdelka

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Prostorsko optimizirana arhitektura dinamike tekočin: Strukturno optimizirana zasnova šasije zagotavlja ohišju ventila izjemno togost in neovirano geometrijo pretoka, kar zmanjšuje padec tlaka.
2. Napredna kompozitna tesnilna površina: ruski standardni zaporni ventil uporablja lastniško metalurško tehnologijo za kombinacijo zlitin, odpornih proti koroziji, z matriko iz volframovega karbida, s čimer doseže izjemno dolgo življenjsko dobo, ki daleč presega industrijske standarde.
3. Delovni sistem stebla brez trenja: Tesnilni obroči iz anizotropnega grafita zagotavljajo tesnilo stebla brez puščanja, hkrati pa zagotavljajo jasno proženje z nizkim navorom za enostavno in enostavno delovanje.
4. Integracija aktiviranja z več načini: ruski standardni zaporni ventil ponuja celovito združljivost aktiviranja, vključno z ročnimi kolesi, pnevmatskimi aktuatorji, električnimi motorji in planetnimi reduktorji, kar omogoča univerzalno uporabo.
5. Nastavljiva topološka platforma diska ventila: tri različne konfiguracije tesnjenja: fleksibilna enojna vrata, prilagodljiva tlaku, toga enojna vrata za visoke obremenitve in dvosmerna dvojna vzporedna vrata.

Izvedbeni standardi

Specifikacije zasnove: GB / T 12234
Dolžina strukture: GB / T 12221
Priključna prirobnica: r0CT12815-08-I
Test in pregled: JB / T 9092
Tlak - Temperatura: GB / T 9131
Identifikacija izdelka: GB / T 12220

Parametri delovanja

Nazivni tlakPN（MPa)	primeru	preskusni tlak（MPa)		Zapečateno
Nazivni tlakPN（MPa)	primeru	Zaprto (tekoče)	Tesnilo (plin)	Zapečateno
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Ustrezen medij in primerna temperatura

Material lupine	Primerni mediji	Veljavna temperatura (℃)
Ogljikovo jeklo (tip C)	Voda, para, olje	≤425
Krom-nikelj-titanovo jeklo (tip P)	Dušikove kisline	≤200
krom nikelj molibden titan jeklo (tip R)	Ocetna kislina	≤200
Krom-molibden jeklo (tip I)	Voda, para, olje	≤550

Material glavnega dela

Karoserija, pokrov motorja	Plošča ventila, sedež	Steblo ventila	Steblo matice	polnilo	Ročno kolo
Ogljikovo jeklo	Visokokakovostno ogljikovo jeklo + karbid ali nerjavno jeklo	Kromirano nerjaveče jeklo	Aluminij bron	Grafitno azbestno pakiranje	Temprano železo
Krom nikelj titan jeklo	Nerjaveče jeklo, nerjaveče jeklo + karbidna trdina	Krom nikelj-titan nerjavno jeklo	Aluminij bron	Teflon	Temprano železo
Krom nikelj molibden titan jeklo	Nerjaveče jeklo, nerjaveče jeklo + karbidna trdina	Krom nikelj-titan nerjavno jeklo	Aluminij bron	Teflon	Temprano železo
Krom-molibden jeklo	Legirano jeklo + karbid	Krom-molibden jeklo	Aluminij bron	Fleksibilni azbest	Temprano železo

Glavna oblika in priključne mere

Nazivni premer	Glavne mere in priključne mere
Nazivni premer	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

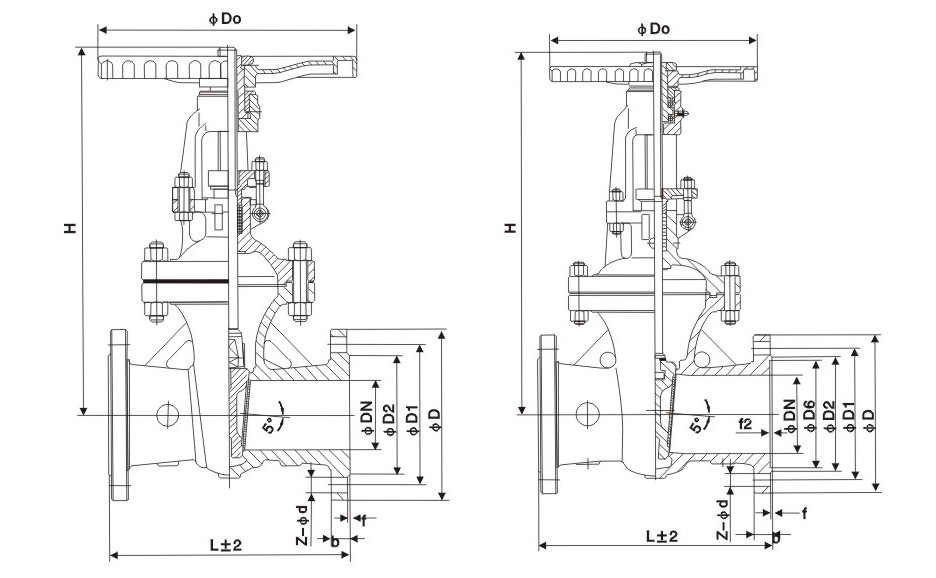

Slika strukture
