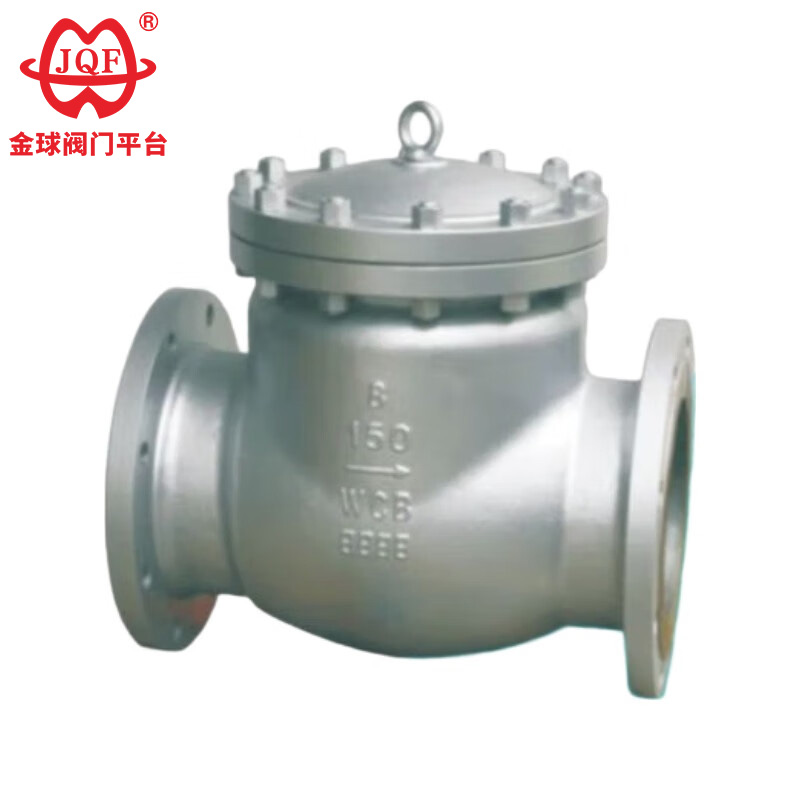

Jinqiu Valve, profesionalni proizvajalec povratnih ventilov na Kitajskem, so naši povratni ventili API zasnovani in izdelani v celoti v skladu z ameriškimi standardi. Te ventile odlikuje estetsko prijetna struktura in napredna tehnologija. Nepovratni ventili API samodejno odprejo in zaprejo disk ventila glede na sam pretok medija, da preprečijo povratni tok. Znani so tudi kot enosmerni ventili, povratni ventili ali povratni ventili. Njihove glavne funkcije so preprečiti povratni tok medija, preprečiti preobrat črpalke in pogonskega motorja ter preprečiti uhajanje medija znotraj posode.
1. Majhen upor pretoka: Ko je povratni ventil API popolnoma odprt, je pot pretoka skoraj neovirana, kar ima za posledico nizek padec tlaka.
2. Hitro zapiranje in preprečevanje povratnega toka: Ročica diska ventila omogoča hiter odziv in zapiranje tudi ob začetku povratnega toka.
3. Široka uporabnost: Primerno za širok razpon premerov cevi, od DN50 do DN1200 in več.
| Serijska številka | ime projekta | parameter | |||||
| 1 | Nazivni tlakPN（MPa) | 150 LB | 300 LB | 600 LB | 900 LB | 1500 LB | 2500 LB |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Preskusni tlak trdnosti lupine | Nazivni tlak pri sobni temperaturi 1,5-krat | |||||
| 3 | Visokotlačni preskusni tlak tesnila | Nazivni tlak pri sobni temperaturi 1,1-krat | |||||
| 4 | Delovni tlak pri sobni temperaturi | Pritisnite nazivni tlak in temperaturo ASME B16.34 | |||||
| standardi oblikovanja | Dolžina strukture | Velikost prirobničnega priključka | Test in pregled | Referenca tlaka in temperature |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Ime dela | Ime materiala | |||||
| Telo | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| kapa | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Plošča ventila | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Tesnilna površina | 13Cr/STL | STL | Telo / STL | Telo / STL | Telo / STL | Telo / STL |
| Gred ventila | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Tesnilo | Fleksibilen grafit | Fleksibilen grafit | Fleksibilen grafit | Fleksibilen grafit | Fleksibilen grafit | Fleksibilen grafit |
| vijak | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Oreh | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Delovna temperatura | -29 ~ 425 ℃ | -29 ~ 540 ℃ | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ |
| Primerni mediji | paro | paro | Šibko jedko | Šibko jedko | Šibko jedko | Šibko jedko |
| Nazivni premer | velikost | ||||||||
| m | v | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
