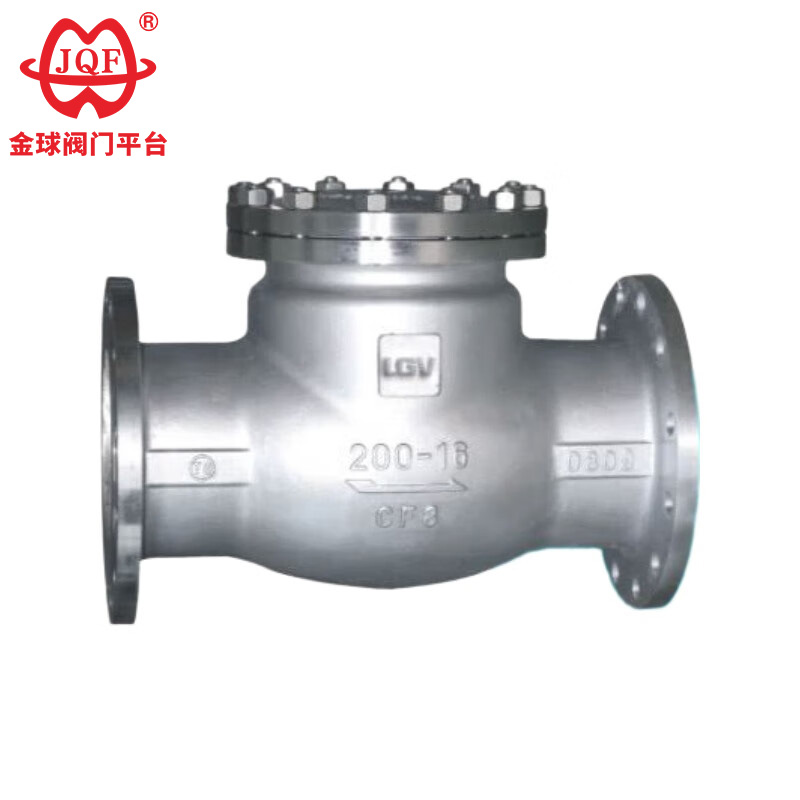

Jinqiu Valve, profesionalni proizvajalec povratnih ventilov iz nerjavečega jekla na Kitajskem, ki izdeluje povratne ventile iz nerjavečega jekla, katerih nihajne roke uporabljajo sferično povezovalno strukturo na stičišču zibalne roke in diska ventila. To omogoča kolutu ventila določeno stopnjo svobode znotraj 360-stopinjskega območja in zagotavlja ustrezno kompenzacijo mikro položaja.
Ti ventili se pogosto uporabljajo v kemični, metalurški in farmacevtski industriji. Protipovratni ventili iz nerjavečega jekla tipa H44W in H44Y se uporabljajo v cevovodnih sistemih predvsem za preprečevanje povratnega toka medija, preprečevanje obračanja črpalke in njenega pogonskega motorja ter preprečevanje uhajanja medija znotraj posod. Protipovratni ventili se lahko uporabljajo tudi v cevovodih, kjer je lahko tlak višji od tlaka v glavnem ali pomožnem sistemu.
1. Nizek padec tlaka: zasnova protipovratnega ventila iz nerjavečega jekla s polno izvrtino zagotavlja minimalen upor proti pretoku, ko je odprt, s čimer varčuje z energijo v sistemu.
2. Popolnoma samodejno delovanje: povratni ventil iz nerjavečega jekla ne zahteva zunanjega napajanja ali ročnega posega; deluje izključno na podlagi pretoka in tlaka v liniji.
3. Zanesljivo tesnjenje: ponuja kovinsko-kovinski ali prožen (mehak) sedež za preprečevanje povratnega toka.
4. Robustna in preprosta zasnova: povratni ventil iz nerjavečega jekla ima malo gibljivih delov, visoko zanesljivost in zahteva minimalno vzdrževanje.
| model | H44W-16P~250 | |
| Delovni tlak（MPa） | 1,6~25 | |
| primerna temperatura（℃） | ≤550 | |
| Primerni mediji | Šibek korozivni medij | |
| material | Telo, pokrov motorja, disk | Krom nikelj-titan nerjavno jeklo |
| Tesnilna površina | Telo zaprto | |
| Ime dela | Ime materiala | |||
| Telo | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| kapa | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Plošča ventila | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Tesnilna površina | Telo / STL | Telo / STL | Telo / STL | Telo / STL |
| Gred ventila | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Tesnilo | Fleksibilen grafit | Fleksibilen grafit | Fleksibilen grafit | Fleksibilen grafit |
| vijak | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Oreh | A194 8 | A194 8M | A194 8 | A194 8M |
| Delovna temperatura | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ |
| Primerni mediji | Šibko jedko | Šibko jedko | Šibko jedko | Šibko jedko |
| Nazivni premerDN | Glavne mere in priključne mere | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
